RROAD – DCT DRILLED COLUMNS TRACING – Trasarea radierelor si coloanelor forate
Aplicatie AutoCAD pentru trasarea radierelor (fundatiilor) si a coloanelor forate
DRILLED COLUMNS TRACING face parte din pachetul de programe RROAD, pentru proiectare de drumuri si poduri.
Se genereaza automat desenele de executie pentru trasarea radierelor, coloanelor forate si, optional, a liniei consolei legata de radiere. Sistemul de coordonate este definit prin 2 statii (puncte) si coordonatele lor, in sistemul STEREO 70 sau in orice alt sistem de coordonate. Radierele pot sa fie sau sa nu fie in contact, iar coloanele pot sa aiba orice pozitie in interiorul radierelor.
Nu exista limite privind numarul de radiere si de coloane care se vor trasa automat!
Programul poate fi folosit si la trasarea fundatiilor constructiilor!
Fara acest program, proiectantii de consolidari cu radiere si coloane forate, ar fi trebuit sa interogheze manual puncte si sa introduca coordonatele afisate in niste tabele.
Armarea radierelor si a coloanelor forate o puteti face cu programul DRILLED COLUMNS.
Date de intrare:

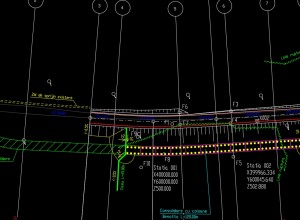

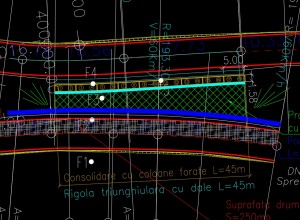

1) un desen continand:
– vederea plana a radierelor si a coloanelor numerotate,
– optional linia consolei,
– 2 statii cu coordonatele X, Y corespunzatoare (desenul poate rezulta automat din programul KILOM).
Date de iesire

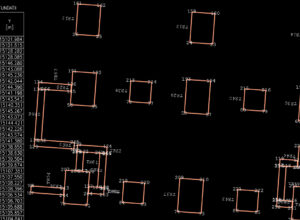

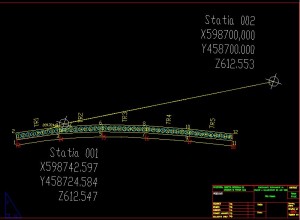

1) un desen reprezentand planul de trasare, pe care se numeroteaza automat colturile radierelor si punctele liniei consolei,

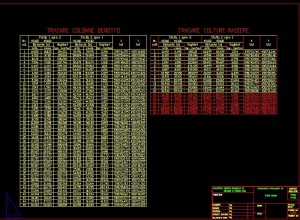

2) un desen continand tabelele cu coordonatele colturilor radierelor, ale centrelor coloanelor si ale punctelor liniei consolei; coordonatele sunt in sistemul statiilor (local sau STEREO70); suplimentar se genereaza distantele fata de statii si unghiul fata de dreapta ce uneste statiile,
3) un fisier cu coordonatele centrelor coloanelor si cu varfurile radierelor.
Cerinte: Windows si AUTOCAD cel putin 2010.
Apasati pe oricare dintre imaginile de mai jos si asteptati sa se deruleze prezentarea. Puteti trece la imaginea urmatoare sau anterioara, puteti opri, reporni sau iesi din prezentare, prin apasarea butoanelor corespunzatoare.
