Sectiune desfasurata in AutoCAD ori BricsCAD
DEVELOPED SECTION for AutoCAD or BricsCAD 1.8
+ Tipariti multiple PDFuri dintr-un DWG
O aplicatie pentru AUTOCAD sau BricsCAD, care determina sectiunea desfasurata a unui set de entitati 3DSOLID, 3DMESH sau 3DFACE, cu plane verticale trecand printr-o entitate 2D POLYLINE care poate contine arce de cerc. Este o noua comanda in AutoCAD, foarte utila pentru proiectanti.
Sectiunea desfasurata este generata in planul vertical ce trece prin primul segment al POLYLINE. Intersectia este generata sub forma de entitati 3DPOLY.
Exista si optiunea de a nu se efectua desfasurarea sectiunii intr-un plan. Un exemplu de utilizare este verificarea gabaritului de trecere pe sub un pasaj, intr-o intersectie cu sens giratoriu (a se vedea exemplul 3, prezentat mai jos).
Puteti sa faceti de fapt sectiunea de-a lungul oricarei curbe. Curba trebuie in prealabil aproximata cu un Polyline. Sectiunea poate fi desfasurata sau nedesfasurata.
Se creeaza si doua viewports pentru printare. Prima contine vederea initiala, iar a doua contine numai sectiunea, in planul de desfasurare.
Puteti seta, de asemenea, precizia de concatenare a segmentelor rezultate din intersectie.
Tipariti multiple PDFuri dintr-un DWG
Există și o altă comandă care generează desene în format PDF, pentru mai multe zone dreptunghiulare dintr-un DWG. Fără această nouă comandă ati fi pierdut timp, introducând manual comanda PLOT și opțiunile acesteia, în mod repetat (puteti vedea un exemplu mai jos).
Cerinte: Windows si AUTOCAD 2002-2023 ori BricsCAD V14-V22.
Vezi demo animat pentru versiunea pentru AutoCAD!
Vezi demo animat pentru versiunea pentru BricsCAD!
Cumpara DEVELOPED SECTION Download trial version
Sectiune desfasurata – Exemple:

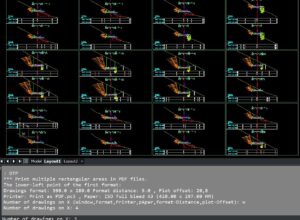

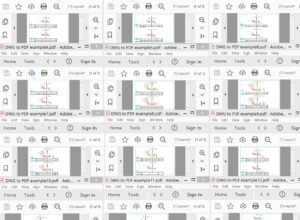

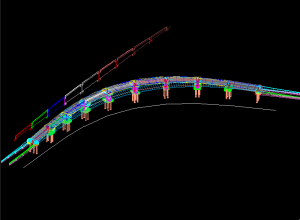

Sectiunea longitudinala desfasurata a unui pod Sectiunea desfasurata a unui perete de casa Verificare gabarit sub pasaj Sectiunea desfasurata intr-un viewport separat Tipariti multiple PDFuri dintr-un DWG Fisierele PDF tiparite dintr-un DWG
