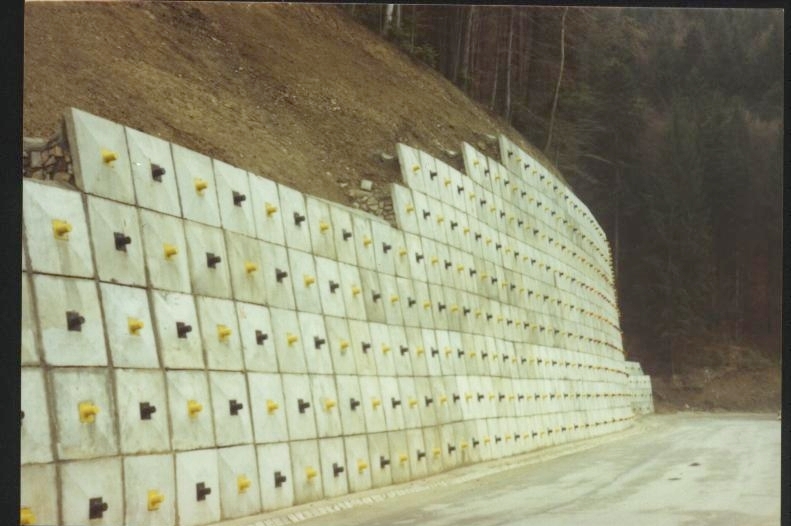

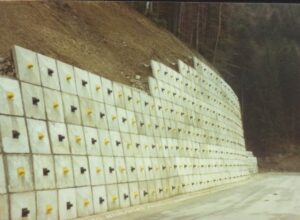

Trasare placi ancorate

RROAD – ANCHORED PLATES TRACING – Trasare placi ancorate

O aplicatie AutoCAD pentru trasarea 3D a placilor ancorate

Face parte din pachetul de programe RROAD, pentru proiectare de drumuri si poduri.

Date de intrare:

1) un fisier DWG continand: axul plan (baza randului de jos), axul longitudinal desfasurat al placilor si 2 statii; cele 2 axe rezulta din programul KILOM
2) un fisier in care sunt descrise numerele de randuri si de coloane ale placilor
3) punctul si kilometrul initial de amplasare, dimensiunile, unghiul si rostul placilor
4) dimensiuni planse, DWG pentru indicator si textele de completare a acestuia.

Date de iesire:

– o plansa cu vederea 3D a placilor si mai multe planse cu coordonatele X,Y,Z ale colturilor placilor.

Cerinte: Windows si AUTOCAD 2010-2023.
