CULVERT Podete din prefabricate

CULVERT – Proiectare podete din prefabricate 2.0

Aplicatie AutoCAD pentru proiectarea 3D a geometriei podetelor din elemente prefabricate tip C, P sau L.

Podetele sunt formate din mai multe piese prefabricate din beton. Pot sa existe 2 aripi sau o aripa si o camera de cadere. Plecand de la profilul transversal al drumului si o lista de date de intrare, puteti obtine desenele de executie ale podetului si lista volumelor pieselor.
CULVERT face parte din pachetul de programe RROAD, pentru proiectare de drumuri si poduri.

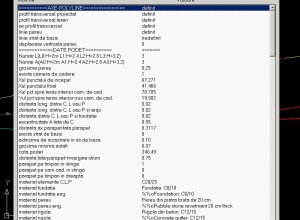

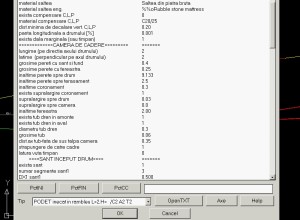

Date de intrare:

1) un fisier DWG continand: profilul transversal proiectat, profilul transversal al terenului, axul profilului transversal, linia pereului si linia stratului de baza; elementele podetului se vor genera automat tinandu-se cont de liniile din acest DWG; fundatiile pot fi incastrate in stratul de baza
2) tipul elementelor prefabricate:
– C0 (L=1m, H=2m), C1 (L=1m, H=2.50m), C2 (L=2m, H=2.79m) sau C3 (L=3m, H=3.05m) + aripi tip A0, A1, A2 respectiv A3 + timpane tip T0, T1, T2, respectiv T3 sau timpane tip monolit ce vor putea fi armate automat cu programul TYMPAN
– P2 (L=2m, H=1.60m) + aripi tip CP2
– L0 (H=2m), L1 (H=2.40m), L2 (H=2.80m) sau L3 (H=3.20m) + aripi A0, A1, A2, respectiv A3 + dale D3 (L=3m), D4 (L=4m) sau D5 (L=5m) + dale cu timpan D3M, D4M sau D5M
3) punctele intre care se amplaseaza elemente prefabricate, distanta intre elemente, adancimea de incastrare in stratul de baza, cota podetului, pozitie parapet, materiale elemente podet, panta longitudinala a drumului, grosimea minima a asfaltului
4) optional, dimensiunile camerei de cadere ce va putea fi armata automat cu programul CHUTE-ROOM; camera de cadere poate avea 3 santuri (inceput, capat sau transversal la drum) cu dimensiuni indicate explicit sau care rezulta din liniile DWG-ului initial
5) dimensiuni planse, DWG pentru indicator si textele de completare a acestuia.

Date de iesire:

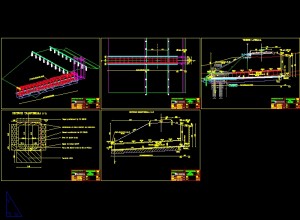

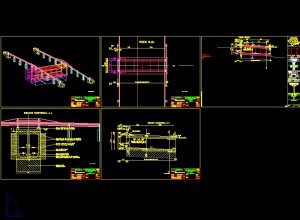

Planse continand: vederile 3D, plana si laterala si sectiunile transversala si longitudinala ale podetului; plansele sunt cotate automat iar vederea 3D contine si un tabel al volumelor pieselor.

Cerinte: Windows si AUTOCAD 2010-2021.

Apasati pe imaginea de mai jos pentru a vedea un video de prezentare.
CULVERT Video de prezentare

CULVERT Elemente prefabricate din beton
CULVERT Elemente prefabricate din beton
