RTOPO Hydrology CAD pentru topografie: editare fisiere XYZ de puncte, triangulatie, izolinii, sectiuni, simularea curgerii apei pluviale!

Prin propriul sistem CAD, numit RCAD, specializat pentru 3D si un numar mare de puncte, RTOPO este util pentru:

incarcarea unui fisier XYZ de puncte, de format “NUMAR X Y Z COD”; “NUMAR” sau “COD” pot lipsi; X, Y, Z pot fi in sistemul de coordonate Stereo 70 sau in orice alt sistem,
desenarea prin entitati POINT, 3DPOLY, SPLINE sau BLOCK a punctelor, pe baza unei biblioteci de coduri,
editarea interactiva a punctelor (modificare, stergere si adaugare); se pot modifica coordonatele, codul sau ordinea punctelor in 3DPOLY sau SPLINE; editorul 3D al punctelor topografice permite o modelare 3D exacta si detaliata a terenului,
triangulatia unui set de puncte pe invelitoarea sa convexa sau intre un contur (PLine) exterior si mai multe contururi interioare; RTOPO are acum si o triangulatie rapida (milioane de puncte in cateva minute),
izolinii si harti de contururi umplute cu culori,
sectiuni transversale si profile longitudinale,
generarea fisierelor de interfata cu programul MicroPiste Setra, pentru proiectare de drumuri; sunt fisiere care descriu coordonatele unui POLYLINE proiectat peste triangulatie sau de cod dat si descriu si sectiunile transversale; aceste fisiere pot deveni si o interfata cu alte programe,
desenul nivelului apei in sectiuni,
proiectia entitatilor “Line” sau “PLine” peste o triangulatie; aveti aici si un intrument puternic ce lipseste in alte sisteme CAD, pentru conversia arcelor din POLYLINE in segmente de dreapta, pe baza unei abateri admisibile coarda-arc sau cu pas constant,

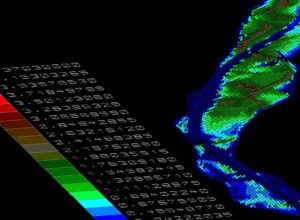

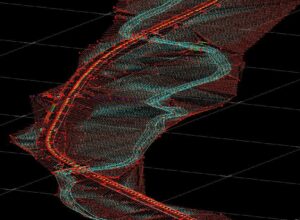

puteti simula scurgerea apei de ploaie pe o suprafata; puteți identifica astfel bazinul hidrografic, direcția și sensul curgerii apei, zonele inundate, viteza și nivelul apei; puteți seta: cantitațile de precipitatii și infiltratii in sol în m/(sec*m2), rugozitatea terenului, incrementul de timp de calcul, durata precipitatiilor, durata totală <= durata precipitatiilor, nivelul si viteza apei în fiecare moment si punct; Vedeti un clip video aici,
conversia unei triangulatii intr-o grila regulata de puncte,
conversia unor izolinii existente, rezultate din harti scanate, in puncte si apoi in triangulatie,
desenarea in sectiuni, a straturilor geologice rezultate din foraje si a malurilor de apa,
utilizarea pentru desenare, a unei biblioteci de coduri si simboluri (BLOCK-uri) pe care o puteti modifica,
calcularea volumului (de excavat, umpluturi sau sapaturi), ariei 3D si a centrului de greutate al unor corpuri marginite de suprafete descrise prin entitati 3DFACE sau 3DMESH,
incarcarea de fisiere STL ascii, generate de AutoCAD pentru solide,
intersectia si divizarea a 2 triangulatii (sau a 2 seturi de entitati 3DMESH sau 3DMESH) sau a unei triangulatii cu un plan; functia este utila la determinarea si delimitarea suprafetelor (proiectate sau existente) intre care trebuie determinat volumul de sapatura sau umplutura; aceasta functie de regula lipseste in alte sisteme CAD,
interpolarea unui set de entitati 3DFACE, utilizandu-se petice triunghiulare quartice (de grad 4) cu continuitate G1; de fapt are loc o indesire si netezire a triangulatiei, suprafata rezultata trecand prin varfurile triangulatiei initiale,
offset-ul unui POLYLINE 3D,
transformarea unui desen care contine entitati precum 3DPoly, Line, Block si Text, in lista (fisier) de puncte cu coduri si apoi, în triangulatie; transformarea este utila atunci cand aveti un fisier de desen (DWG, DXF) reprezentand o ridicare topografica, eventual modificata sau completata manual si nu mai aveti lista initiala de puncte cu coduri,
importul si exportul de fisiere de tip LandXML; aveti astfel o interfata cu alte programe de topografie sau inginerie civila (spre exemplu Advanced Road Design (Civil Site Design) si AutoCAD Civil 3D), programe care pot importa fisiere LandXML,
incarcarea si desenarea unui fisier (nor) de puncte 4D, de format: “x y z r g b”, “x y z s” or “x y z r g b s”; datele 4D sunt desenate bazat pe culoarea lor sau pe un scalar si o legenda de culori.

Sistemul CAD RCAD, distribuit impreuna cu RTOPO, furnizeaza reprezentari grafice OPENGL in timp real (orbit, pan, zoom, shading, lighting si motion path animation). RCAD este similar cu alte sisteme CAD populare si poate incarca si salva fisiere DXF. RCAD are intrari in zona de comenzi text, in zona grafica, meniuri si toolbars. El are comenzi de desenare si modificare. RCAD poate rula scripturi si poate fi apelat din alte programe.

Cerinte: Windows 98/XP/Vista/7/8/10/11 (32 sau 64 bits) si placa grafica cu accelerare OPENGL hard. RTOPO functionează si pe calculatoare mai vechi si cu performante slabe.

Puteti cumpara si versiunea fara hidrologie.
Cumparati RTOPO Download trial version

Avem, de asemenea, un alt program de topografie, Topografie in AutoCAD + DWG in Google Earth, care ruleaza sub AutoCAD. El are o parte din comenzile lui RTOPO, dar, poate în plus, sa deseneze un fișier DWG în Google Earth, prin generarea unui fisier de tip KML.

Exemple RTOPO :

Apasati pe oricare dintre imagini si asteptati sa se deruleze prezentarea. Puteti trece la imaginea urmatoare sau anterioara, puteti opri, reporni sau iesi din prezentare, prin apasarea butoanelor corespunzatoare.
