DRILLED COLUMNS Armare coloane

RROAD – DRILLED COLUMNS – Armarea 3D a radierului si a coloanelor forate

Aplicatie AutoCAD ori BricsCAD pentru armarea 3D a radierului si a coloanelor forate

DRILLED COLUMNS face parte din pachetul de programe RROAD, pentru proiectare de drumuri si poduri.

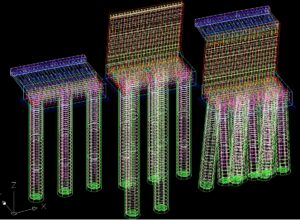

Se genereaza automat desenele de executie si extrasul de armatura pentru armarea 3D a coloanelor forate, radierului, consolei si/sau a timpanului. Radierul poate sa fie rotit longitudinal si/sau transversal. Coloanele pot fi, pe un rand sau doua, verticale sau inclinate. Legat de radier poate exista o consola sau un timpan. In cazul existentei timpanului, de el poate fi legata o consola. Armaturile longitudinale de la coloane pot fi pe un rand sau doua (randurile fiind concentrice). Cele pare de pe randul exterior pot fi scurtate, iar toate cele de pe randul interior pot fi de asemenea scurtate.

Cu DRILLED COLUMNS au fost generate sute de planse de armare pentru zeci de proiecte de consolidare cu coloane forate, incepand din anul 1998. Planul de situatie, profilul longitudinal si sectiunile transversale au fost completate automat cu programul KILOM, calculul hidraulic a fost facut cu programul TOPOGRAPHY, iar trasarea in coordonate STEREO70 a fost realizata cu programul DRILLED COLUMNS TRACING.

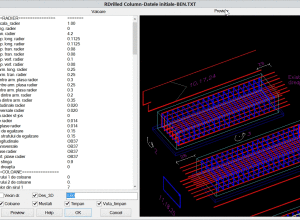

Date de intrare:

1) conturul 2D al radierului, coloanelor si consolei, unghiuri si dimensiuni radier, consola si timpan
2) informatii despre armaturi: diametre, materiale, pasi si succesiuni
3) dimensiuni planse, DWG pentru indicator si textele de completare a acestuia.

Date de iesire:

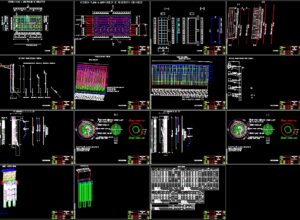

– desenele de executie si extrasul de armatura.

Cerinte: Windows si AutoCAD 2008-2023 ori BricsCAD V19-V22.

Cumpara   Download trial version

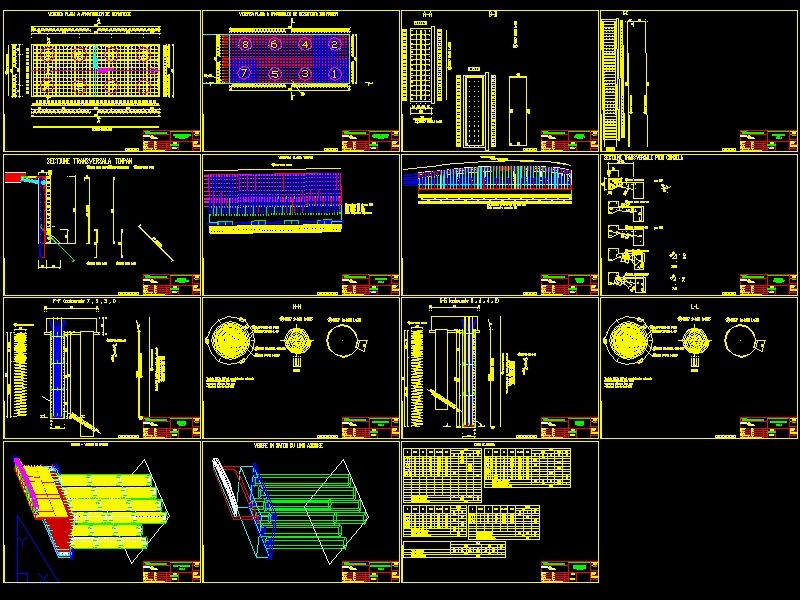

Video de prezentare:

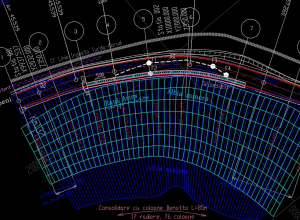

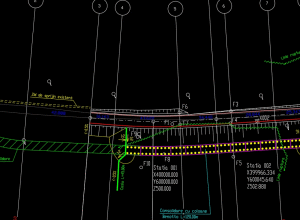

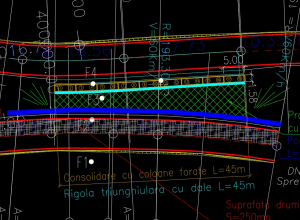

Exemple:
